Primacon PFM 24 CC - CompactCell
Cellule automatisée de fraisage de microprécision
DONNÉES TECHNIQUES
| Déplacement | |
|---|---|
| Déplacement | 3-axes |
| X | 344 mm |
| Y | 295 mm |
| Z | 180 mm |
| Travers | |
| X | 240 mm |
| Y | 240 mm |
| Z | 240mm |
| Axe B (axe de pivotement) | -120° bis +30° |
| Axe C (axe de rotation) | 360° (sans fin) |
| Avancement/déplacement rapide | |
|---|---|
| Axes linéaires | 12 m/min |
| Axe B (axe de pivotement) | 5.500 °/min |
| Axe C (axe de rotation) | 21.600 °/min |
| Accélération | |
|---|---|
| Axes linéaires | 10 m/s² |
| Axe B (axe de pivotement) | 4000 °/s² |
| Axe C (axe de rotation) | 15.000 °/s² |
| Commande CN | |
|---|---|
| Heidenhain | TNC 640 |
| Précision de positionnement | VDI/DGQ 3441 |
|---|---|
| Axes linéaires | ±0.001/0.0005 P/Ps in mm |
| rectitude | 1 µm/100mm |
| capacité à résolution | 0.1 µm |
| Broche | |
|---|---|
| Vitesse de rotation[U/min] | 500 - 80.000 U/min |
| Puissance [KW] | 4-6 KW |
| Porte-outil | HSK F32 |
| Changeur outil | |
|---|---|
| Emplacements | 80 |
| ø d’outil | 40 mm |
| Durée du changement coupe à coupe | 5 s |
| Caractéristique du changeur outil | Option |
|---|---|
| Emplacements | 25-120 |
| temps de changement | <30 s |
| Divers | |
|---|---|
| Poids | 1500 Kg |

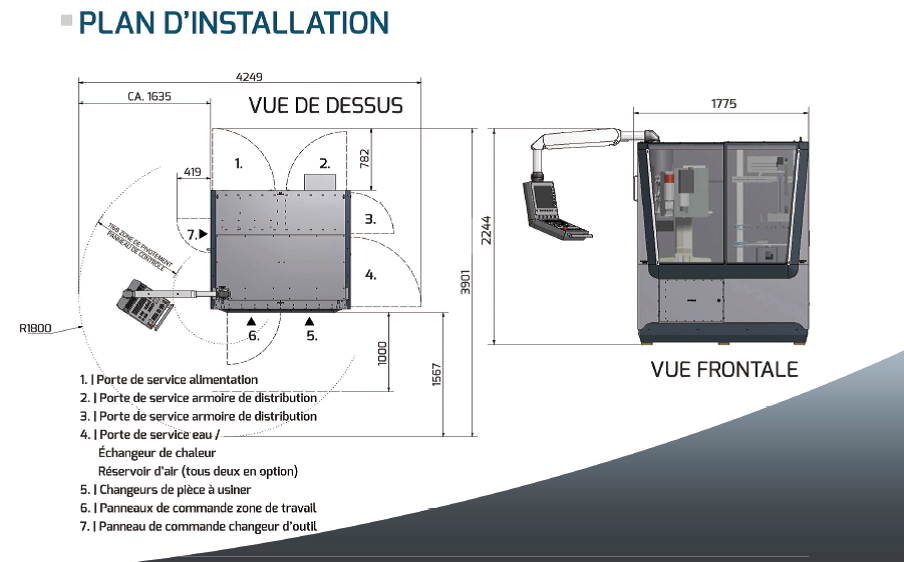

| Encombrement | 1.8 x 1.7 m² |
UNE MICROPRÉCISION D'UNE NOUVELLE DIMENSION:
PRIMACON PFM 24 CC - CompactCell Issue du perfectionnement du concept de machine eprouvé de la PFM 24, la CompactCell est une cellule automatisée de fraisage de microprécision satisfaisant aux exigences les plus strictes. La CompactCell a été conçue pour la production à multicouche de petites pièces à usiner d'une précision micrométrique. Elle réunit les processus de micro-fraisage et de guillochage en une seule et même machine. Toutes les options éprouvées de la ligne de produit PFM 24 restent également disponibles
Broche pneumatique de fraisage à haute fréquence
- Régimes de 500 tr/min à 80 000 tr/min
- Compensation dynamique des longueurs
- Technologie des paliers à coussin d'air pour une qualité de surface optimale
- Pas d'usure
Concept d'utilisation ergonomique
- Commande de machine ultramoderneTNC 640 von Heidenhain
- Clarté et simplicité d'utilisation
- Régulation du fonctionnement largement automatisé
- Usinage de la pièce de haute précision et à vitesse élevée
Pince de préhension à deux bras sur le changeur d'outil
- Le magasin du changeur d'outil compte 80 emplacements en série
- Durée de copeau à copeau réduite à 5 secondes (les changeurs de pièce à usiner et d'outil sont équipés en temps masqué)
Robot 6 axes / Changeur de palette
- Automation intégrée
- Haut niveau d'automatisation pour un faible encombrement
- Manipulation directe des pièces à usiner
- Changeur de pièce à usiner automatique avec 24-125 emplacements
AUTRES AVANTAGES DE LA PFM 24 CC
Solutions sur mesure possibles grâce au concept modulaire de la machine (3 à 5 axes)
Équipée de composants de pointe ultramodernes
Excellente qualité de fabrication, donc précision constante de la pièce à usiner
Fiabilité et longévité en fonctionnement continu, 24 heures sur 24
Microprécision constante pendant des années
Peu d'entretien, donc grande disponibilité des machines et faibles coûts de maintenance
Simplicité d'utilisation
Accès optimisé à ta commande CNC et à l'ensemble des éléments de commande
Faibles dimensions d'encombrement
Réduction du temps d'usinage grâce à la nouvelle pince de préhension à double bras
Usinage économique de tout matériau de coupe
Usinage des matériaux pulvérulents sans transformation de la machine
Réalisation possible de systèmes de bridage courants (System 3R. Erowa)
Palpeur 3D pour le mesurage des pièces à usiner dans le machine (sans débridage)
Instruments de mesure laser (anti-salissure): résultats de mesure précis grâce à des points focaux plus petits
Système de microlubrification/refroidissment, lubrification par arrosage ou buse d'air froid
Système de gestion de température optimisé avec une hystérésis de 0.1 K
Refroidissement avec stabilité du point zéro de tous tes éléments dissipatews de chaleur (broche de fraisage. moteurs, axes, armoires de distribution)
